Comment programmer une télécommande de portail électrique ?

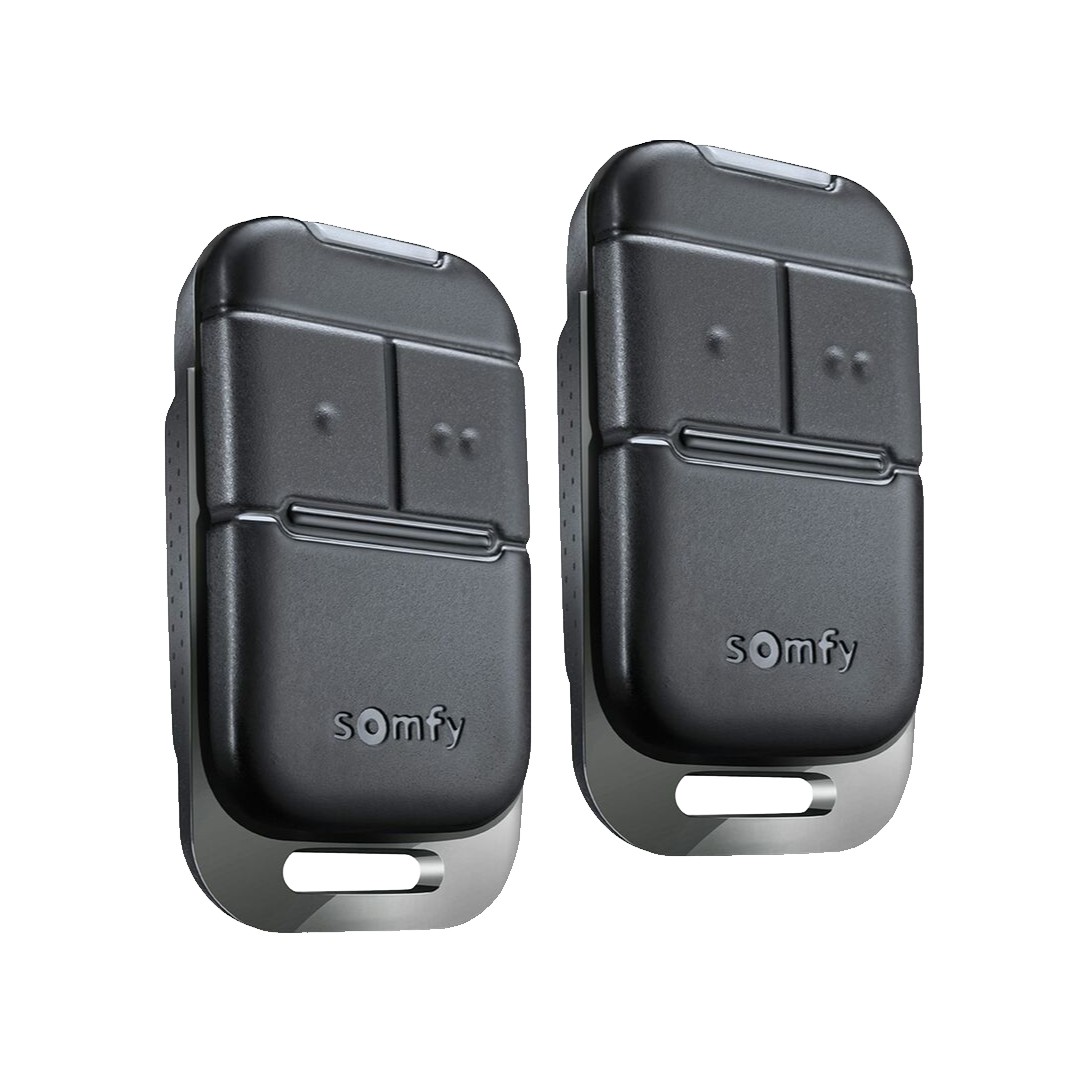

Plusieurs étapes doivent être suivies afin de programmer votre télécommande de portail électrique Somfy. Elles sont utilisables pour les portails motorisés Freevia, Evolvia, Exavia et Slidymoove.

Les télécommandes livrées dans le kit sont déjà mémorisées et programmées pour que la touche 1 puisse commander l’ouverture totale du portail.



Pour ajouter une télécommande :

1) Commencez par appuyer deux secondes sur le bouton ON/OFF. Le voyant ON/OFF s’allume.

2) Posez la nouvelle télécommande à programmer sur le logo en forme de cible de l’électronique de commande.

3) Appuyez brièvement sur la touche en haut à gauche de la télécommande à programmer. Le voyant « RADIO » de l’électronique de commande doit s’allumer puis s’éteindre lorsque vous relâchez la touche de la télécommande. L’ouverture totale est alors programmée sur cette touche.



Pour activer l’ouverture piétonne, les deux premières étapes sont identiques. Il vous faut ensuite appuyer sur la touche 2 (avant droite) de la télécommande. Les voyants « RADIO » et le logo piéton s’allument puis s’éteignent. L’ouverture piétonne est activée sur cette touche.

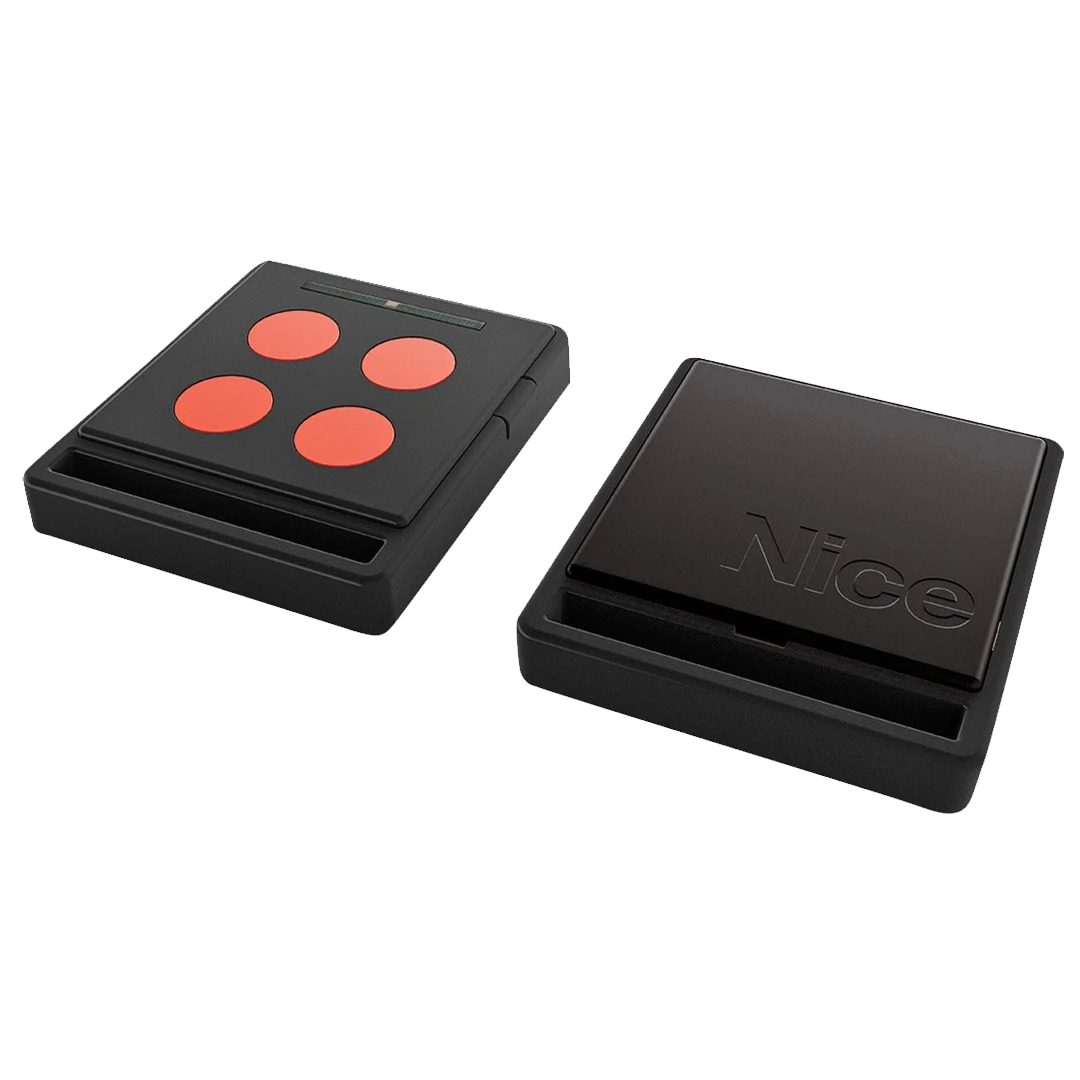

Pour les portails motorisés Nice en mode 1 (valable sur Maestro et Filo), le boîtier de commande comprend un récepteur radio pour émetteurs ECCO5. Il faut d’abord mémoriser le premier émetteur en Mode 1. Vous pourrez ensuite mémoriser d’autres émetteurs.

La procédure permet de mémoriser simultanément les différentes commandes associées à chaque bouton de la télécommande :

- Bouton avant gauche (T1) : Pas à pas (SbS) ;
- Bouton avant droit (T2) : Ouverture piétonne ;
- Bouton arrière gauche (T3) : Ouverture seule ;
- Bouton arrière droit (T4) : Fermeture seule ;
- Bouton latéral droit (T5) : Lumière d’accueil ON-OFF.



La procédure de mémorisation est la suivante :

1) Sur la logique de commande, appuyez et maintenez enfoncée la touche du haut (P1) pendant 3 secondes. Quand la LED correspondante (L1) s’allume, relâchez la touche.

2) Dans les 10 secondes après le relâchement de la touche, appuyez et maintenez enfoncée n’importe quelle touche de l’émetteur à mémoriser pendant 3 secondes. Si la mémorisation a été effectuée correctement, la LED L1 émet 3 clignotements.

3) S’il y a d’autres émetteurs à mémoriser, répétez l’étape 2 dans les 10 secondes qui suivent sinon la phase de mémorisation se terminera automatiquement.

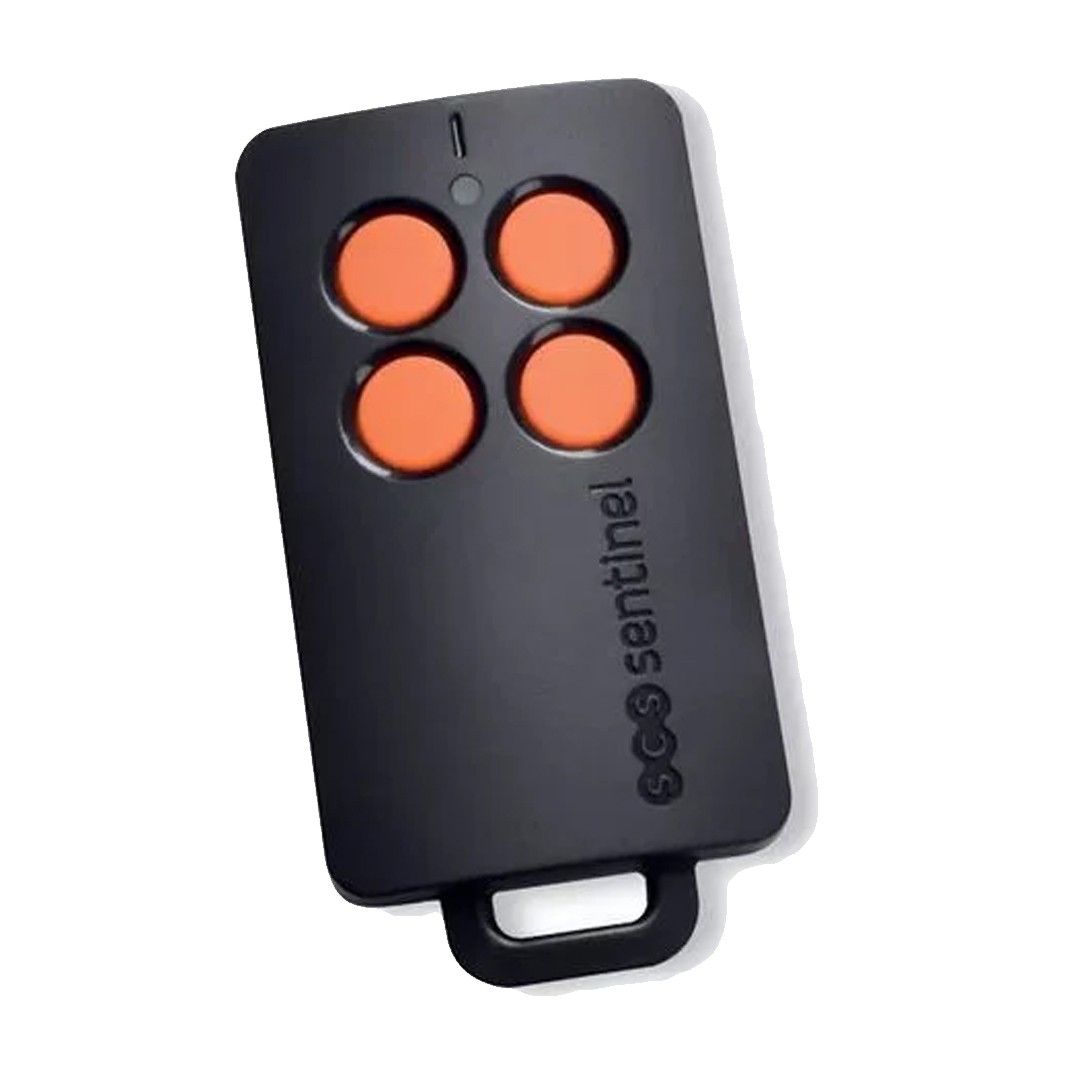

La télécommande SCS Sentinel 4 canaux est équipée de 4 boutons :

• Le premier bouton en haut à gauche ouvre entièrement votre portail.
• Le deuxième bouton en haut à droite active l'ouverture "piéton" ou "partielle" de votre portail.
• Le troisième bouton en bas à gauche contrôle la motorisation de la porte de garage.
• Le quatrième bouton en bas à droite allume l'éclairage extérieur de votre allée si vous avez une radiocommande d’éclairage.

Une fois le câblage effectué, voici la procédure pour programmer une télécommande SCS Sentinel via le processus d’apprentissage :

• Appuyez et maintenez enfoncé le bouton "RF-Learn" de la carte électronique, le voyant LED 1 s'allume.
• Ensuite, appuyez sur la touche en haut à gauche de la télécommande : le voyant LED 1 clignote deux fois, reste allumé pendant 10 secondes, puis s’éteint.
• La télécommande SCS Sentinel est alors mémorisée.



Procédure d'apprentissage pour un portail à deux battants :

Avant de commencer l'apprentissage du système, assurez-vous que le processus de mémorisation (ci-dessus) soit complété.

1) Ouvrez complètement les deux vantaux.
2) Appuyez sur le bouton "SYS-learn" sur la carte électronique jusqu'à ce que le voyant LED 2 clignote une fois par seconde au lieu de clignoter normalement.
3) Appuyez ensuite sur le bouton en haut à gauche de la télécommande pour apprendre le fonctionnement du portail à deux battants.

La procédure d'apprentissage se déroulera comme suit. Une fois l'étape 6 terminée, l'apprentissage du portail est achevé. Vous pouvez désormais utiliser votre télécommande.





Pour programmer une télécommande SCS Sentinel pour un portail coulissant :

• Appuyez et maintenez la touche « RF-learn » pendant 2 secondes : l’afficheur affichera « CS ».
• Ensuite, appuyez sur n'importe quelle touche de votre télécommande.
• L'afficheur clignotera deux fois puis s'éteindra.
• La programmation de la télécommande SCS Sentinel est terminée.



Guide d'apprentissage pour un portail coulissant :

Afin d'initier l'apprentissage de votre motorisation de portail coulissant, débrayez votre portail et positionnez-le à mi-ouverture, puis rebrayez-le.

• Appuyez sur le bouton "SET" de la carte électronique, puis simultanément sur "SET" et "DOWN" pendant 3 secondes : l’afficheur LED indiquera "LE".
• Ensuite, appuyez sur le bouton en haut à gauche de votre télécommande pendant 1 à 3 secondes : l’afficheur indiquera alors "LP".
• Le portail procédera alors à son auto-apprentissage : il se fermera une première fois, puis s'ouvrira et se refermera.
• Attendez que ce processus soit complètement terminé.
